JANITE進口骨架油封介紹

骨架油封應用

骨架油封，廣泛應用于航空、汽車、摩托車、鐵道、車輛、船舶、家電、工程機械等行業。適用于旋轉運動及往復運動密封。安裝在各重型號發動機、變速箱、車橋、輪船、汽缸等部位。主要防止被密封介質（氣體.液體。）滲透及外部異物進入機體。

普通的油封承壓范圍十分有限，一般為0.03兆帕。這個壓力一般為潤滑油本身高差形成的壓力。如果需要密封更高壓力，則需要選用高壓油封（一般最 高可以承受1兆帕壓力）或選用其他密封形式。

·         產品信息

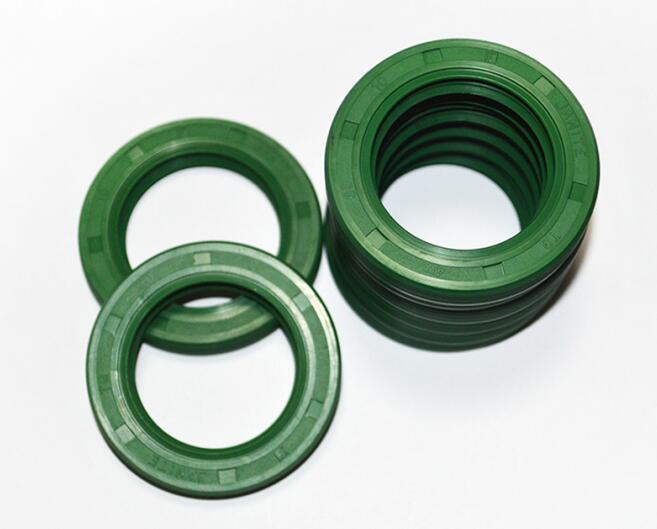

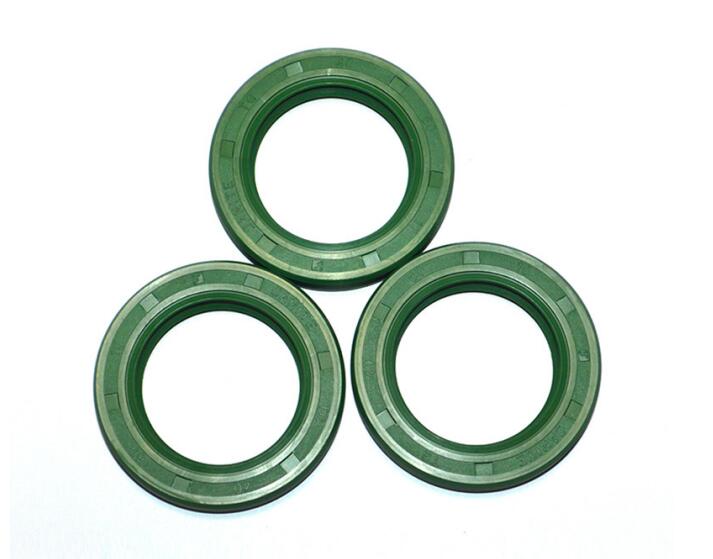

·         名稱：JANITE-TC骨架油封

·         品牌： JANITE

·         貨號：TG

·         顏色：綠色

·         產品概述此類油封主要用于有油及壓力、回轉場合。TC型油封的唇部是受壓面積，因油封內部結構改良而變小，同時又可保持一定的剛度。適合在軸徑較小、壓力為中壓（最高0.3MPa)的場合使用。

·         分類

·         TC骨架油封分為普通骨架式旋轉油封與大規格骨架油封。

·         普通骨架油封

骨架油封種類

TC、TC3、TB、HTC、HTC3、HTC5、HTC9、TCL、SCY、SCJY、VSB、VSB2、HTBW、HSC

TA、SA、SB、SC、CAP4、TCN、TCV、DKB、HTCL、EC、TBV、TG4

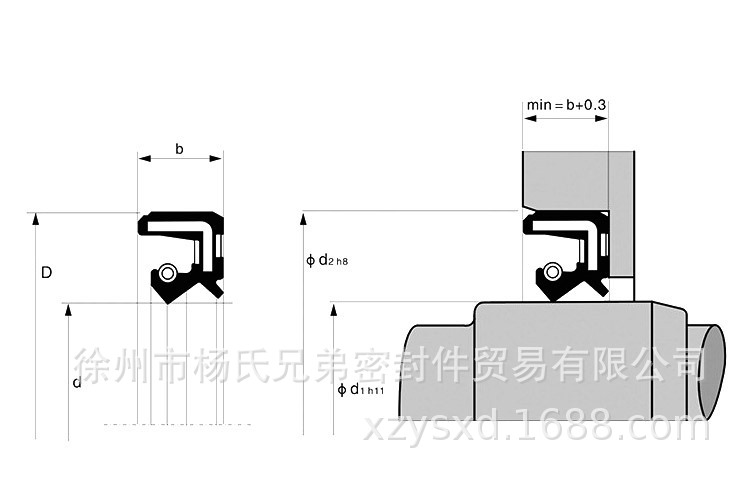

 骨架油封結構圖

骨架油封安裝要求

裝機前，骨架油封應在唇口之間適量涂抹上添加有二硫化鉬的鋰基酯，防止軸在瞬間啟動時，對唇口造成干磨現象，影響唇口的過盈量，并應盡快，裝配。裝好油封的油封座，如果不是馬上裝機，則建議在上面用布覆蓋防止異物附著油封。涂鋰基脂的手或工具一定要干凈。

骨架油封要平裝，不能有傾斜的現象。建議采用油壓設備或套筒工具安裝。壓力不要太大，速度要均勻、要慢。

對於此次所裝骨架油封之機臺，做上標記以利追蹤,用心注意整個流程
